概述

      HXGN-12固定交流金属封闭开关柜(简称“开关柜”)，是额定电压为3.6~12kV、额定频率50Hz的交流高压成套装置，主要适用于三极交流环网、终端配电网和工业用电设备，起接受、分配电能和保护等作用，它也适用于装于和变电站。本产品符合国家标准GB3906《3-35kV交流金属封闭开关设备》、IEC60298《交流金属封闭开关设备和控制设备》、及DL/T402、DL/T404标准，达到“五防”闭锁要求。

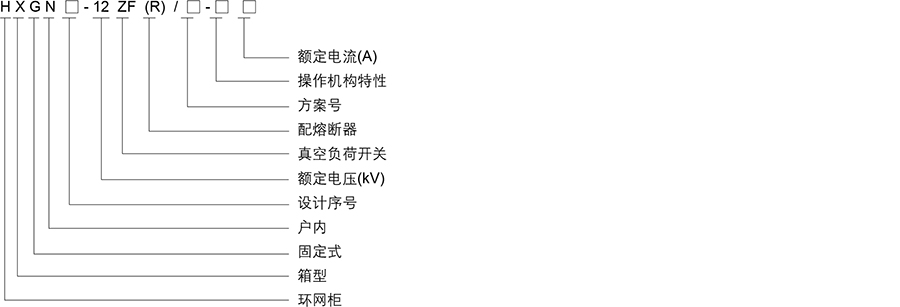

型号含义

工作条件

      环境温度上限+40℃，下限-25℃；

      海拔高度: ≤2000m；

      空气相对温度日平均值不大于95％，月平均值不大于90％；

      水蒸气日平均值不大于2.2×10-3Mpa月平均值不大于1.8x10-3Mpa ；

      周围空气不受腐蚀或可燃气体、水蒸气等明显污染；

      无经常性的剧烈振动。

      柜体采用优质角钢焊接而成。

      断路器室位于柜体中(下)部，安装、调试、维护方便。

      标准配装ZN63A(VS1-12)断路器，并设有压力释放通道，确保人身安全。

      采用xj****可靠的旋转式隔离开关，可在主母线带电下安全进入断路器室检修。

      整柜防护等级IP2X。

      设有可靠功能齐全的强制性机械闭锁装置，简便有效达到“五防”要求。 具有可靠地接地系统。

      门上装有观察窗，可清楚观察到柜内元件地工作状态。

      操作机构闭锁采用同XGN2-12柜用的JSXGN闭锁机构，简单可靠方便实用。

      进出线电缆低于柜底前部，方便用户连接。

      HXGN-12Z与XGN66-12(Z)有相同的技术含义。
