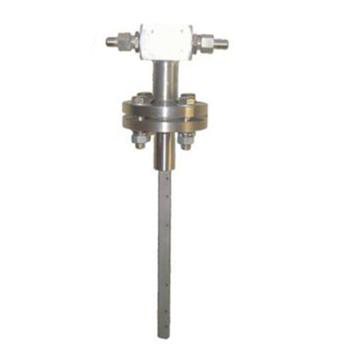

• 商品名称：FJLGWB威托巴流量计
• 添加时间：2022-06-13 18:20:24
•
• • 电 话:13520122282
  • 邮 箱:fjdq@ahfengjing.com

威托巴流量计将传感器插入管道中心，总压孔对正流体的来流方向，静压孔对正流体的去流方向，总压与静压之差即为管道中心的实测差压，再由该探针的风洞标定曲线拟合出该点的标准差压，根据标准差压来计算流体的流量。同时还需用压力变送器测出流体压力，用热电阻温度计测出流体温度，把标准差压信号、压力信号、温度信号同时引入单片机构成的流量积算仪或直接接入DCS系统，一方面对探针的流量方程进行解算，再一方面对蒸汽进行压力、温度补偿，以保证测量精度，并用数字显示出差压、压力、温度、瞬时流量、累积流量、热量、速度等参数。

二、工作原理：

威托巴流量计的传感器由一组取压孔组成，采用皮托管原理提取流体流速（全压－静压=动压）再换算成流体体积流量与质量流量的差压式流量计。

当流体流过探头时，在其前部产生一个高压分布区，高压分布区的压力略高于管道的静压。根据伯努利方程原理，流体流过探头时速度加快，在探头后部产生一个低压分布区，低压分布区的压力略低于管道的静压。流体从探头流过后在探头后部产生部分真空，并在探头的两侧出现旋涡。均速流量探头的截面形状、表面粗糙状况和低压取压孔的位置是决定探头性能的关键因素。低压信号的稳定和准确对均速探头的精度和性能起决定性作用。阿牛巴均速流量探头能准确地检测到由流体的平均速度所产生的平均差压。威托巴均速流量探头在高、低压区有按一定准则排布的多对取压孔，使准确测平均流速成为可能。

三、应用场合：

威托巴流量计是一种传感器适用多种介质的流量计，它可以广泛应用于气体、蒸汽和液体流量的测量。气体：一次风速（量）、二次风速（量）、（负压）空气、氧气、氢气、干气、转炉煤气、高炉煤气、发生炉煤气、焦炉煤气、天然气、液化气、烟气、化工物料气等;汽体：过热蒸汽、饱和蒸汽、湿蒸汽、干蒸汽、双向蒸汽等。液体：水、不满管水、洗油、贫油、轻油、焦油、重油、原油、腐蚀性液体、各种溶液、化工物料液、石蜡等。

四、分类应用推荐产品：

1、威托巴普通型流量计：

威托巴流量传感器在工业领应用广泛，如冶金、电力、石油、化工等行业。它适用的流体种类繁多，几乎囊括了所有较为洁净的流动介质。譬如普通蒸汽、一般性气体和水相当粘度的液体的计量均可选择WTB-S型流量计。WTB-S型结垢简单，安装方便，只需在管道开一个Φ25mm的孔，把威托巴插入至管道中心，通过焊接或法兰与管道连接即可。一般气/液体工况，推介选择普通普通蒸汽工况，推介选择散热管式管道中介质流向改变的工况，推介使用双流向威托巴传感器当管道公称直径5mm≤Φ≤25mm时，推介使用袖珍。

2、威托巴高温高压流量计：

威托巴流量传感器主要应用在高温高压高流速或者超高温超高压的蒸汽流量计。它采用耐高温、耐冲腐的1Cr18Ni9Ti材料制造，采用完整的金属腔结构，确保强度和钢性，以至于在高速气流的冲刷下不会发生机构损坏。使传感器在测量过程中取压更加稳定、准确。配套使用温度、压力传感器对被测介质进行温、压补偿，以确保测量精度。WTB-M型流量计在出品前均进行过超过使用压力150%的压力测试，以保证安全、可靠。

3、威托巴防堵耐磨流量计：

威托巴流量传感器在冶金、电力、石油、化工等行业应用广泛。含有杂质的流动介质均可选择进行测量，如电力行业中的一次风量，二次风量、化工行业中的各种物料气体，冶金行业中的各种煤气等。WTB-B型的主要功能是解决传感器的堵塞问题和磨损问题。推介配套使用球阀装置及安全保护装置可赋予传感器在线安装、拆卸功能。

五、主要特点：

1、适用性强：传感器适用各种流体和多种管道形式，是国内国际一种执行元件能做到测量各种流体的流量计。

2、精度高：在3%~100%的量程范围准确度为0.2%。

3、节约能源：威托巴传感器截流面积很小，几乎无压力损失，运行成本大大降低。

4、安装简便：只需在管道合适位置上开一个25~60mm的孔，把传感器插入管道中心即可。

5、维护方便：传感器本身无需维护。只需对差压变送器进行零点和满量程的检验以及二次表输入相应的电流进行定期检验。

6、可靠性：结构简单，设计合理。由于导压管内介质长期处于静止状态，所以测量精度能够长期保持稳定。

7、耐高温高压：由于传感器用1Cr18Ni9Ti制作而成，因此可耐高温650℃、压力32MPa。（特殊材料制成的传感器可耐高温1700℃）

8、测量流量范围广：气体流速在1m/s以上，液体流速在0.1m/s以上的介质都可以准确测量。对低流速、小流量、大管径测量效果尤佳。

9、在线安装和检修：不停产的情况下实现安装和检修。流体条件

六、技术参数：

1、规格：DN50-DN5000（mm）；插入式：DN500-DN5000（mm）；

2、测量准确度：±6.0%；重复性：±0.1%；

3、范围度：体积流量：10：1；质量流量：8：1；

4、工作压力：均速管无提出功能型：≤20MPa；均速管可提出型：≤10MPa；

5、流体温度：≤450℃；

6、介质粘度：≤30CP（相当于重油）；

七、在长期的运行实践过程中解决问题：

1、解决了电力行业测量一次风速、风量传感器的堵塞、磨损问题。

2、解决了主蒸汽高温、高压、高流速等测量问题。

3、解决了测量各种煤气时传感器结挂污垢的问题。

4、解决了超小管径和超大管径（5mm-20000mm）、低流速、小流量等难以测量的问题。

5、实现了带压开孔、在线安装。

6、实现了在线疏通、在线清洗。

7、实现了各种管道检测（方形、长方形、菱形、梯形、椭圆形、三角形等管道）。

8、实现了各种检测装置均可检定毕托巴流量计。

9、实现了高粘度介质（原油、焦油、重油等的测量）。

10、实现了直管段不足的测量。
